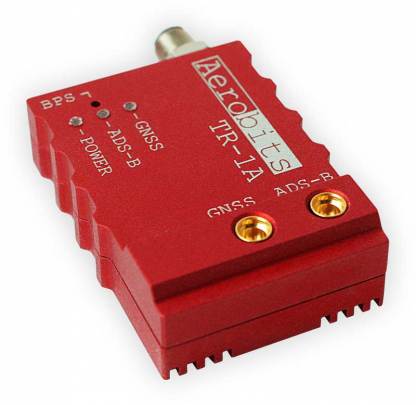

TR-1A ADS B TRANSCEIVER
Der TR-1A gehört zur zweiten Generation der kleinsten ADS-B-Transceiver auf dem Markt und wurde für zivile und kommerzielle unbemannte Flugzeugsysteme entwickelt.
Das Gerät arbeitet mit 1090 MHz und ermöglicht das Empfangen und Senden von ADS-B-Daten mit einer definierten Ausgangsleistung von 0,25, 0,5 oder 1 Watt. Für den Betrieb des Transceivers sind keine externen Geräte erforderlich. Es ist mit einem hochwertigen Multi-GNSS-Empfänger und einem Drucksensor ausgestattet. Das Aluminiumgehäuse und der ESD-Schutz garantieren einen hohen Widerstand des Geräts gegen schwierige Bedingungen. TR-1A eröffnet den Weg zur Implementierung der Detect and Avoid-Algorithmen und unterstützt die Integration von UAS in den Luftraum.
Technische Daten
- Echtzeit-Flugzeugverfolgung im 1090-MHz-Band
- Patentierte FPGA-In-The-LoopTM-Technologie mit der Fähigkeit, Tausende von Bildern pro Sekunde zu empfangen
- Integrierte hochwertige GNSS-Positionsquelle und barometrischer Höhensensor
- HF-Ausgangsleistung von 0,25, 0,5 oder 1 Watt
- Implementiertes MAVLink- und AEROTM-Protokoll
- Geringer Stromverbrauch und geringes Gewicht
- Einfache Plug & Play-Bedienung
- Programmierung über AT-Befehle
- Entwickelt um MOPS DO-260B zu erfüllen (außer der Ausgangsleistung)
- Abmessung: 35,0 x 25,0 x 8,5 mm
- Verkehrsüberwachung an Bord
- Positionssendung
- Implementierung von Erkennungs- und Vermeidungsalgorithmen
| Frequenzband | 1090 MHz |
| Eingangsspannung | 5V (+/- 5%) |
| Stromverbrauch | durchschnittlich 140 mA |
| Empfindlichkeit | -80 dBm |
| HF-Ausgangsleistung | Konfigurierbar + 30 dBm (1 W), + 27 dBm (0,5 W), + 24 dBm (0,25 W) |
| ESD Schutz | Alle Leitungen geschützt |
| MAVLink (Baud) | 115200 bps |
| AERO (Baud) | 15200 Bit / s (AT-Befehle) |
| Hauptanschluss | PXMBNI05RPM04APC |
| Antennen-Anschluss | 2 x MMCX |
| Abmessungen | 35,0 x 25,0 x 8,5 mm |
| Gewicht (ohne Kabel und Antennen) | 14 Gramm |
